Главное правило: выключатель разрывает фазу, а не ноль
С этого стоит начать, потому что это самая частая и самая опасная ошибка при самостоятельном подключении. Пункт 6.6.28 ПУЭ прямо предписывает: в трёх- или двухпроводных однофазных линиях сетей с заземлённой нейтралью однополюсные выключатели должны устанавливаться в цепи фазного провода. При использовании двухполюсных должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного.
Что это значит на практике. Если выключатель ошибочно поставлен в разрыв нуля, свет будет включаться и выключаться совершенно нормально — внешне всё работает. Но на патроне светильника при выключенном свете остаётся фаза. Человек, который полез менять перегоревшую лампочку, будучи уверенным, что свет выключен, получает удар током.
Проверить это в своей квартире просто: при выключенном выключателе индикаторная отвёртка на контакте патрона не должна показывать напряжение. Если показывает — проводка подключена неправильно, и это повод вызвать электрика, а не «жить как есть».
Виды выключателей и когда какой нужен
Одноклавишный
Управляет одной группой света. Базовый вариант для комнаты с одним светильником.
Двухклавишный
Разделяет светильник или зону на две группы — например, люстру на 5 рожков включать целиком или наполовину, либо раздельно основной свет и подсветку рабочей зоны. Требует трёхжильного кабеля до светильника, поэтому решение о двухклавишном выключателе принимается до прокладки проводки, а не после.

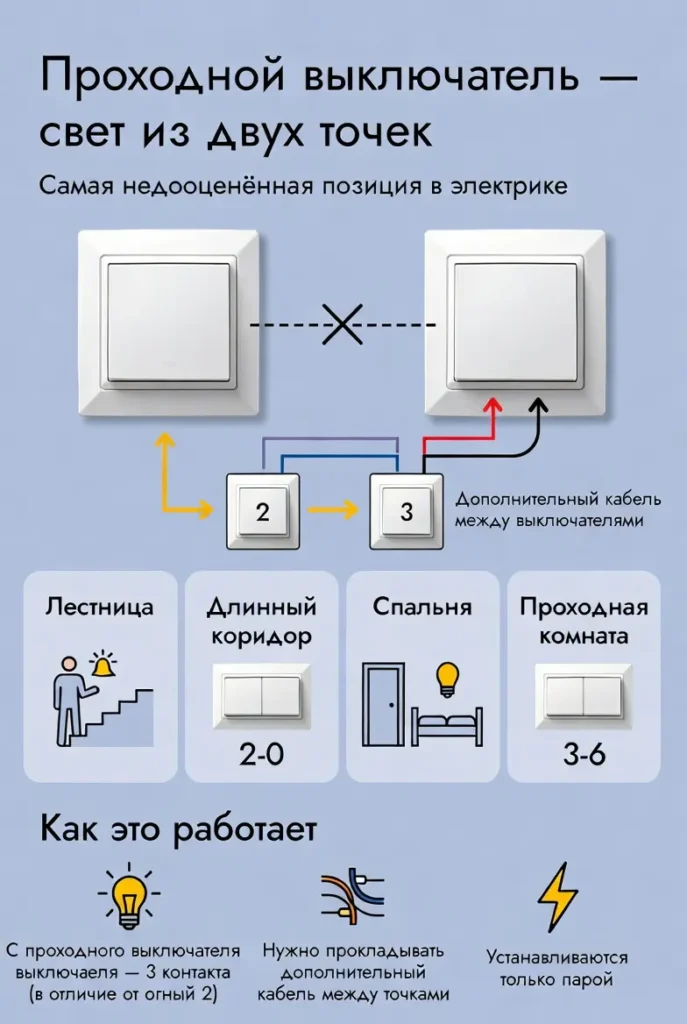

Проходной — свет из двух точек
Самая недооценённая позиция. Проходные выключатели ставятся парой и позволяют включать и выключать один и тот же свет из двух разных мест. Классические сценарии:
- лестница — включили внизу, выключили наверху;
- длинный коридор — по выключателю на каждом конце;
- спальня — один выключатель у двери, второй у изголовья кровати;
- проходная комната с двумя дверями.
Технически это не «два обычных выключателя», а другой тип механизма: у проходного три контакта вместо двух, и между точками нужно проложить дополнительный кабель. Отсюда и разница в стоимости — считаем её ниже на конкретном примере.
Перекрёстный — свет из трёх и более точек
Если управлять светом нужно с трёх мест (длинный коридор в доме, двухмаршевая лестница), между двумя проходными ставится перекрёстный выключатель. Схема усложняется, но принцип тот же.
Диммер (светорегулятор)
Позволяет плавно менять яркость. Здесь есть подвох, о котором стоит знать до покупки: далеко не всякая светодиодная лампа диммируется. Обычная LED-лампа на диммере может мигать, гудеть, работать в узком диапазоне или выйти из строя. Нужны лампы с явной пометкой «диммируемая» и диммер, рассчитанный на LED-нагрузку, а не старый роторный под лампы накаливания.
Терморегулятор для тёплого пола
Ставится в подрозетник как обычный выключатель, но управляет нагревательным контуром по датчику температуры. Монтируется вместе с прокладкой отдельной линии — тёплый пол не вешают на розеточную группу.
Почему светодиодная лампа мигает при выключенном свете
Очень частая жалоба, и причина почти всегда одна: выключатель с подсветкой. Светодиод подсветки внутри выключателя питается небольшим током, который продолжает течь через цепь даже в выключенном положении. Для лампы накаливания этот ток незаметен, а вот в драйвере светодиодной лампы он постепенно заряжает конденсатор — и когда напряжения набирается достаточно, лампа коротко вспыхивает. Конденсатор разряжается, цикл повторяется. Отсюда характерное мигание раз в несколько секунд.
Лампа при этом не бракованная и выключатель не сломан — просто они несовместимы. Варианты решения:
- отключить или удалить подсветку в выключателе — самый простой путь;
- поставить выключатель без подсветки;
- добавить в группу одну лампу накаливания, если светильник многоламповый — она погасит остаточный ток;
- подключить шунтирующий элемент параллельно лампе — делается электриком, самостоятельно лезть в патрон не стоит.
Где выключатель ставить можно, а где нельзя
Часть ограничений общая с розетками. Коротко:
- Не ближе 0,5 м от газопровода — пункт 7.1.50 ПУЭ распространяется и на выключатели тоже;
- Не ближе 0,6 м от дверного проёма душевой кабины — пункт 7.1.48 ПУЭ;
- в ванной сам выключатель обычно выносят за дверь, в коридор — это самое простое и надёжное решение.
Подробный разбор зон в ванной и требований к влажным помещениям — на странице установка розеток.
По высоте жёсткого норматива для жилых комнат нет. Практический ориентир — 80–90 см от пола, на высоте опущенной руки: удобно взрослому и уже дотягивается ребёнок. Ставить выключатель нужно со стороны дверной ручки, а не петель — иначе к нему придётся тянуться через открытую дверь.
Как проходит установка
- Разметка. Определяем точки с учётом того, как открываются двери и где будет мебель. Для проходной схемы сразу намечаем обе точки и трассу между ними.
- Обесточивание линии в щите и проверка отсутствия напряжения.
- Подготовка места — лунка под подрозетник, при новой точке ещё и штробление трассы.
- Прокладка кабеля. Для одноклавишного достаточно двух жил, для двухклавишного и проходного нужно три.
- Установка подрозетника и заделка штробы.
- Подключение механизма — обязательно в разрыв фазного проводника.
- Проверка. Включение под нагрузкой и контроль индикаторной отвёрткой: при выключенном положении на светильнике не должно быть фазы.
Сколько стоит установка выключателя
| Тип выключателя | Внутренний | Наружный |
|---|---|---|
| Одноклавишный | 350 ₽ | 500 ₽ |
| Одноклавишный проходной | 400 ₽ | 500 ₽ |
| Двухклавишный | 400 ₽ | 550 ₽ |
| Двухклавишный проходной | 450 ₽ | 550 ₽ |
| Диммер (светорегулятор) | 1200 ₽ | |
| Терморегулятор тёплого пола | 1200 ₽ | |
| Демонтаж старого выключателя | 100 ₽ | |
Сопутствующие операции
| Работа | Гипсокартон | Кирпич | Бетон |
|---|---|---|---|
| Лунка под подрозетник (глубина до 50 мм) | 100 ₽ | 150 ₽ | 350 ₽ |
| Установка подрозетника | 70 ₽ | 100 ₽ | 100 ₽ |
| Штробление, ширина 20 мм | — | 250 ₽/м | 500 ₽/м |
Плюс монтаж кабеля 3×1,5–2,5 мм² — 150 ₽/м и штукатурка штробы — 120 ₽/м.
Пример расчёта: проходная схема на лестнице
Две точки управления одним светильником, кирпичная стена, расстояние между выключателями 5 метров:
| Два проходных выключателя (внутренние) | 800 ₽ |
| Две лунки под подрозетники в кирпиче | 300 ₽ |
| Два подрозетника | 200 ₽ |
| Штробление 5 м, ширина 20 мм | 1250 ₽ |
| Монтаж кабеля 5 м | 750 ₽ |
| Штукатурка штробы 5 м | 600 ₽ |
| Итого работы | 3900 ₽ |
Основная часть суммы — не сами выключатели (800 ₽ из 3900), а трасса между ними. Поэтому проходную схему выгоднее закладывать на этапе ремонта, когда стены ещё открыты: тогда из расчёта уходит и штробление, и штукатурка, и стоимость падает примерно вдвое.
К работам применяются повышающие коэффициенты 1,3–1,5 в стеснённых условиях, при работе на высоте от 2,5 м, при штроблении бетона с кварцевой крошкой и в панельных домах. Полный прайс — на странице цен.
Проходную схему считаем отдельно
Скажите, откуда нужно управлять светом — посчитаем схему
Одна точка, две или три, какая стена и идёт ли ремонт — по этим данным назовём стоимость сразу по телефону.
Где выполняем работы
Выезжаем по северо-западному Подмосковью: Истра, Волоколамск, Шаховская, Руза, Лотошино. Выключатели обычно ставятся в одном заказе с установкой розеток и монтажом светильников.
Частые вопросы
Что такое проходной выключатель и чем он отличается от обычного?
Проходной позволяет управлять одним светильником из двух разных мест. У него три контакта вместо двух, и ставится он всегда в паре со вторым таким же. Обычный выключатель для этой задачи не подходит — заменить один на другой без перекладки кабеля нельзя.
Почему светодиодная лампа мигает, когда свет выключен?
Причина — подсветка внутри выключателя: через неё продолжает течь небольшой ток, который заряжает конденсатор в драйвере LED-лампы, и лампа периодически коротко вспыхивает. Лампа исправна, выключатель тоже — они просто несовместимы. Проще всего отключить подсветку выключателя.
Можно ли поставить обычную светодиодную лампу на диммер?
Как правило нет. Нужна лампа с явной маркировкой «диммируемая» и диммер, рассчитанный на светодиодную нагрузку. Обычная LED-лампа на диммере мигает, гудит, работает в узком диапазоне яркости или быстро выходит из строя.
Как понять, что выключатель подключён неправильно?
Выключите свет и проверьте контакт патрона индикаторной отвёрткой. Если она светится — выключатель стоит в разрыве нуля, а на светильнике остаётся фаза. Это нарушение пункта 6.6.28 ПУЭ и реальный риск получить удар током при замене лампочки.
Можно ли поставить выключатель в ванной?
Технически возможно при соблюдении зон и защиты, но на практике выключатель почти всегда выносят за дверь, в коридор — это проще, дешевле и безопаснее. Требование ПУЭ по расстоянию не менее 0,6 м от дверного проёма душевой кабины действует и для выключателей.
Сколько стоит поменять выключатель на такой же?
Замена механизма в готовый подрозетник — 350 ₽ за одноклавишный и 400 ₽ за двухклавишный, плюс 100 ₽ за демонтаж старого. Штробление и лунка в этом случае не нужны.
