Комплекс электромонтажных работ в бане, СНТ «Живописный»

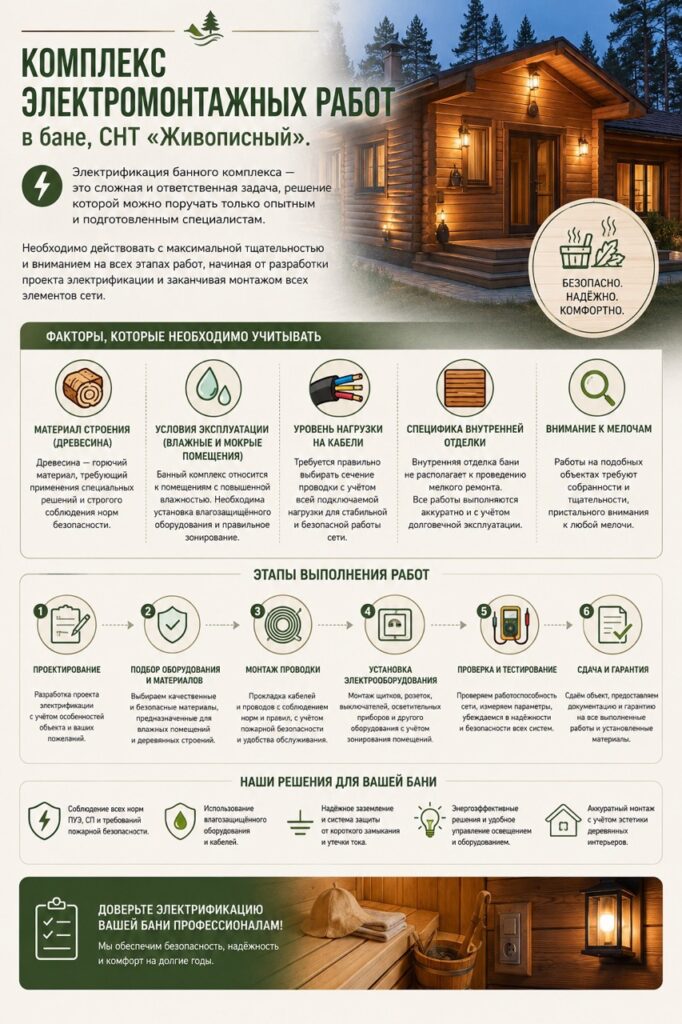

Электрификация банного комплекса — это сложная и ответственная задача, решение которой можно поручать только опытным и подготовленным специалистам. Необходимо действовать с максимальной тщательностью и вниманием на всех этапах работ, начиная от разработки проекта электрификации и заканчивая монтажом всех элементов сети. Приходится учитывать массу факторов, способных оказать влияние на работоспособность сети. Это материал строения (древесина), условия эксплуатации (банный комплекс относится к влажным и мокрым помещениям), уровень нагрузки на кабели (требуется правильно выбирать сечение проводки). Кроме этого, надо принимать во внимание специфику внутренней отделки, не располагающей к проведению мелкого ремонта. Работы на подобных объектах требуют собранности и тщательности, пристального внимания к любой мелочи.
Задание
Необходимо создать систему электрификации строящегося банного комплекса в СНТ «Живописный», Подмосковье. Работы надо произвести с нуля:
- выполнить ввод кабеля и подключить его к щитку
- сделать разводку кабелей по всему помещению с учетом специфики его использования
- разделить кабели на отдельные линии освещения и розеток
- установить и подключить приборы освещения и розетки
Все работы надо произвести в строгом соответствии с действующими нормативами (ПУЭ, СНиП, ГОСТ). Основной упор должен быть сделан на безопасность — здание деревянное, с внутренней отделкой из вагонки, что повышает противопожарные требования. Кроме этого, надо обеспечить полную надежность монтажа, поскольку кабели скрыты под обшивкой, и любой ремонт выльется в сложный комплекс работ.
Общий объем работ довольно велик — одно только количество элементов освещения или подключения приборов потребления составляет 150 единиц. Они расположены практически на всех стенах и потолке, что вынуждает частично совмещать монтаж электрики с отделочными работами. Сложность задачи требует достаточно времени на ее решение — на проведение работ отведено 2 месяца.
Используемые материалы
Для выполнения технического задания потребовались следующие материалы:
- кабель ВВГнг-LS 3х1.5 для линии освещения
- кабель ВВГнг-LS 3х2.5 для линии розеток и подключения нагревательных приборов
- металлорукав РЗ-ЦПнг-15 для защиты кабелей от внешних воздействий (стальной гибкий трубопровод с полимерным покрытием черного цвета)
- коробка установочная d68 — гнездо для размещения выключателей, розеток и т. п.
- распределительные коробки для разветвления кабельных линий
- розетки обычные и закрытые
- выключатели (линия освещения)
- осветительные приборы разного типа, люстры, точечные потолочные или настенные
- низковольтные осветительные приборы (светодиодные, напряжение питания — 24 V) для установки во влажных и мокрых помещениях
- силовой щит (ввод и распределение проводников по отдельным линиям)
- автоматические приборы включения или отключения линий питания
- система заземления

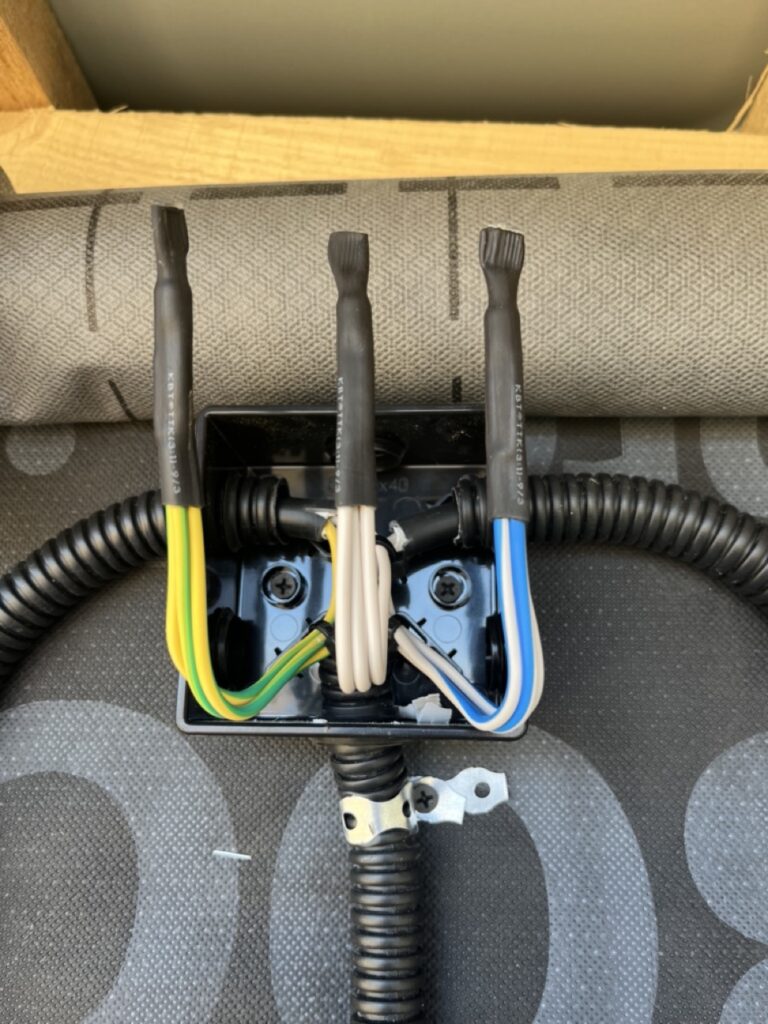

Кроме этого, понадобились элементы крепления проводов к несущим плоскостям (использована стальная перфорированная полоса). Также использованы изоляционные материалы, в том числе — термоусадочная трубка. Для монтажа нужны шурупы, а также соответствующие инструменты для зачистки, резки и прочих действий с кабелями.
Ход работ
Монтажные работы проводились в несколько этапов. Основное время заняла разводка кабелей по помещениям, с объединением по назначению (освещение или розетки). Однако и другие работы — установка выключателей и подключение светильников — потребовали немало времени и усилий. Каждый этап имел свою специфику и выполнялся в соответствии с определенными правилами. Для более детального освещения процесса разделим его на несколько отдельных процедур:

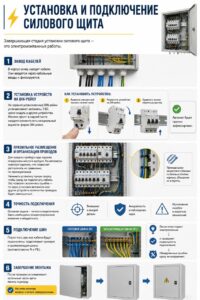

Установка силового щита
Силовой щит — это узел управления работой электросети данного помещения. Внешне он представляет собой металлический шкаф с закрывающейся дверцей, внутри которого находятся элементы крепления автоматов (din-рейки). В продаже имеется масса моделей, рассчитанных на определенное количество элементов управления и коммутации.

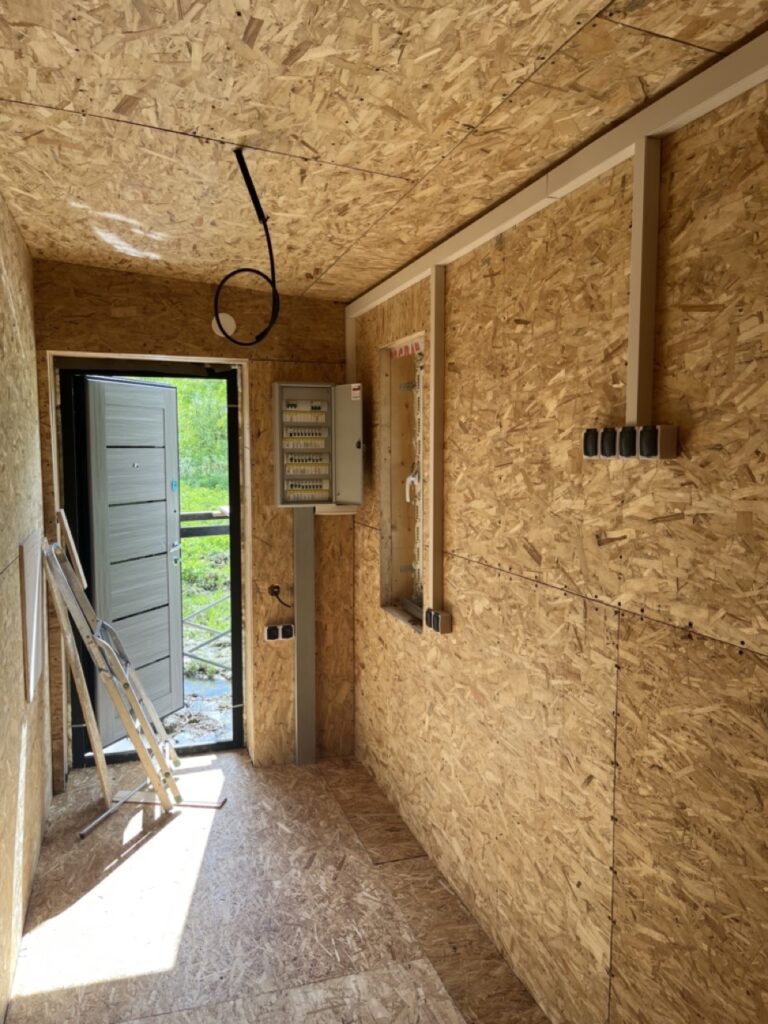

Место для установки силового щита выбрано так, чтобы можно было управлять системой подачи электропитания, не входя во внутренние помещения банного комплекса. Шкаф разместили на стене возле запасного выхода. Гнездо под него делать не пришлось, что несколько упростило монтаж. Шкаф приложили к стене на заранее определенной высоте и закрепили шурупами на обшивке из ОСБ. Монтажные отверстия для этого предусмотрены производителем, и никаких дополнительных действий здесь не потребовалось.

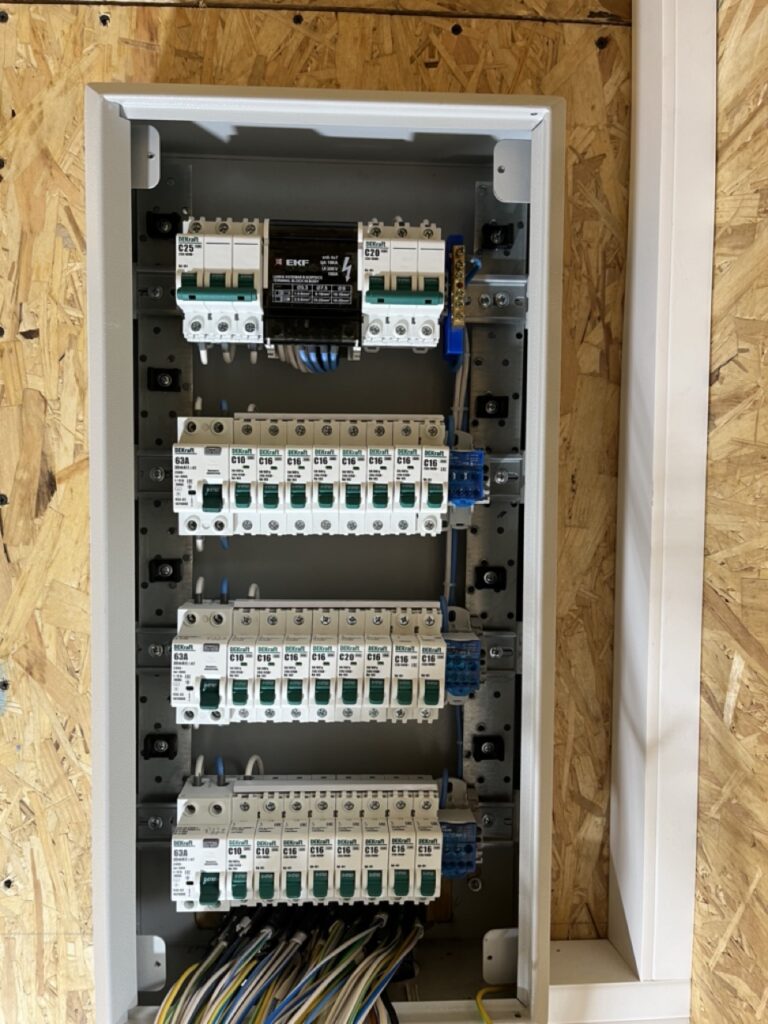

Осталось лишь установить приборы управления (автоматы разного типа, рассчитанные на ток 63, 10, 16, 20 и 25 ампер). При этом, подключение элементов управления производилось после разводки кабелей, что позволило ускорить и облегчить задачу.
Разводка кабелей по линиям и помещениям

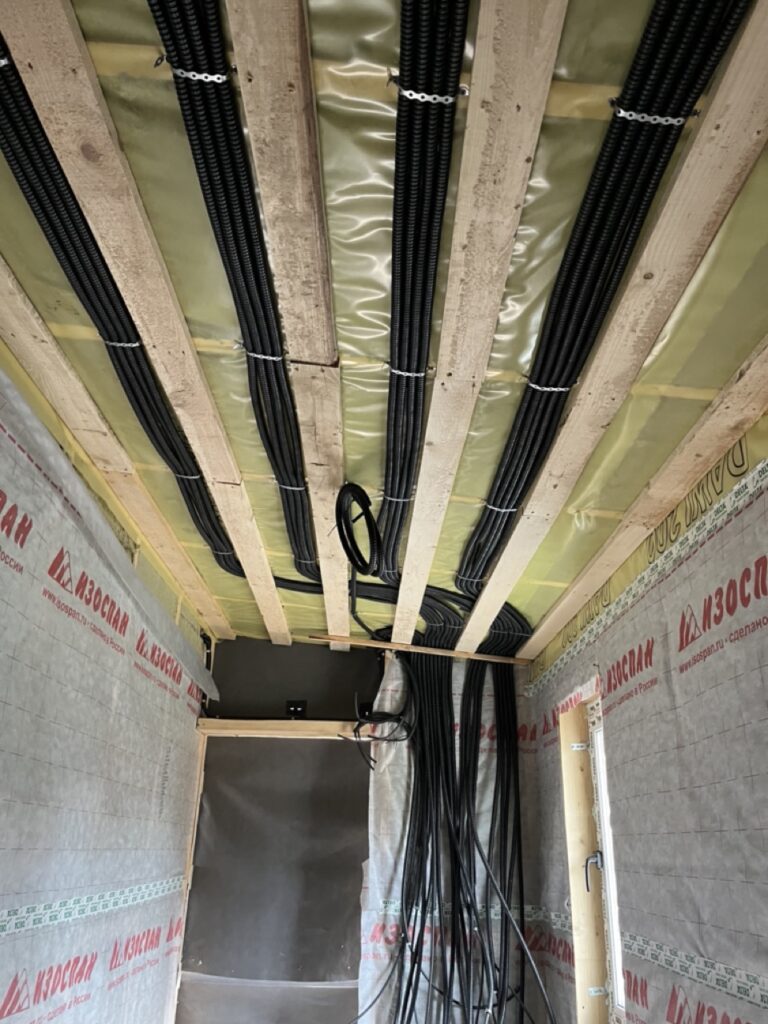

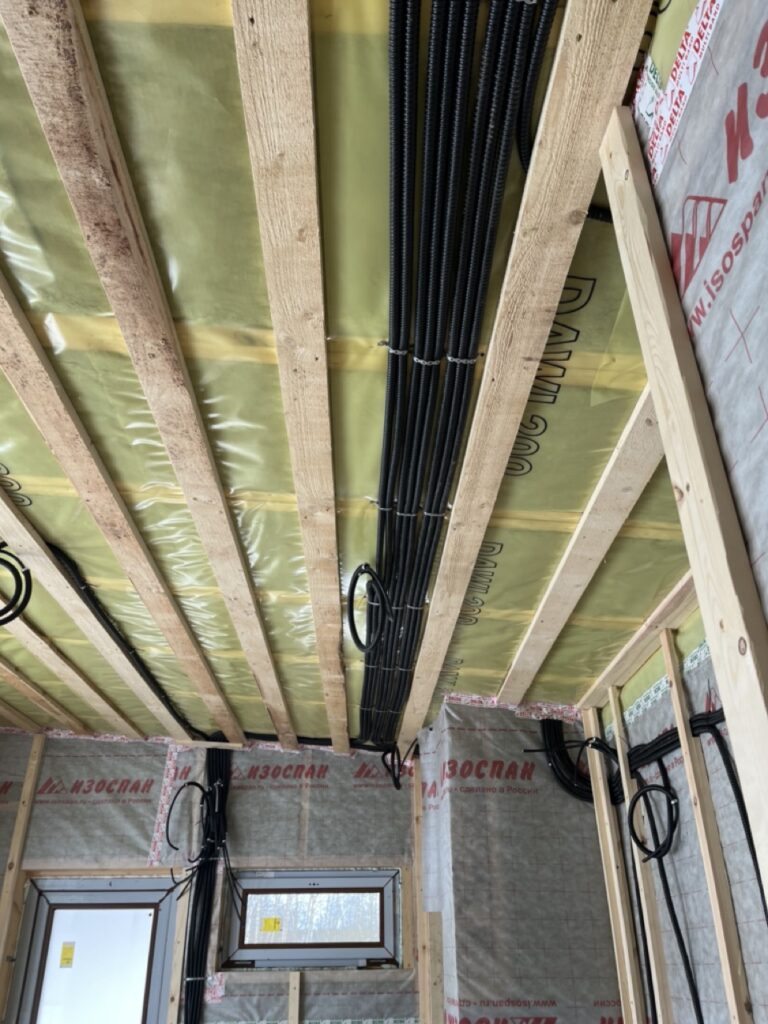

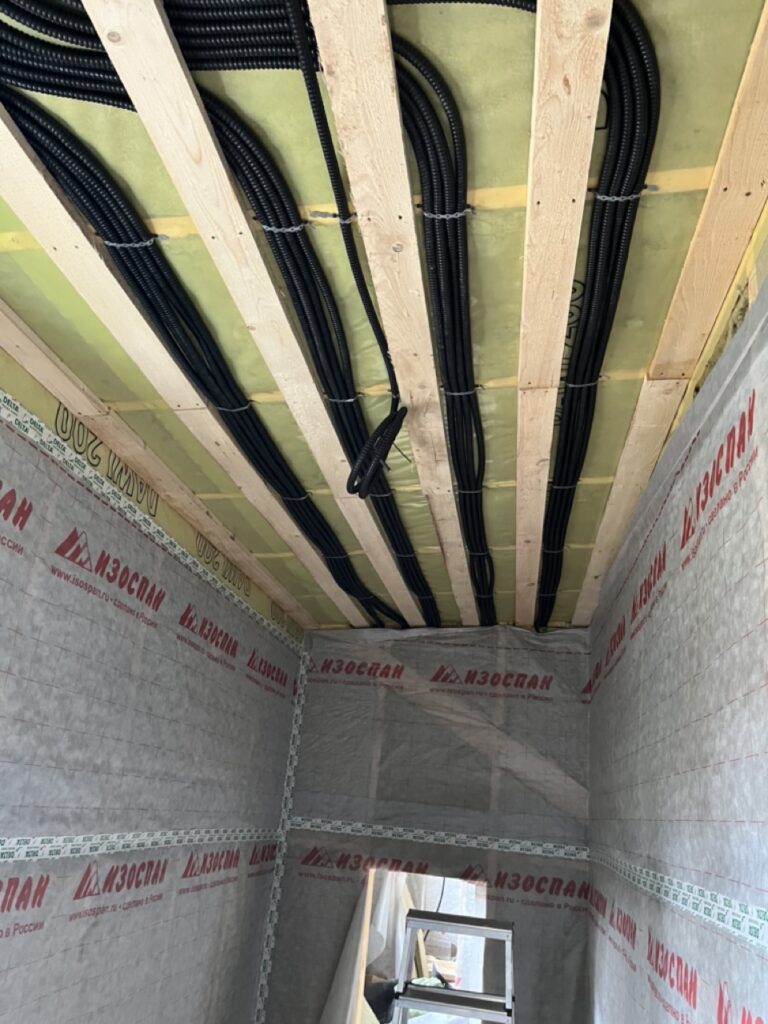

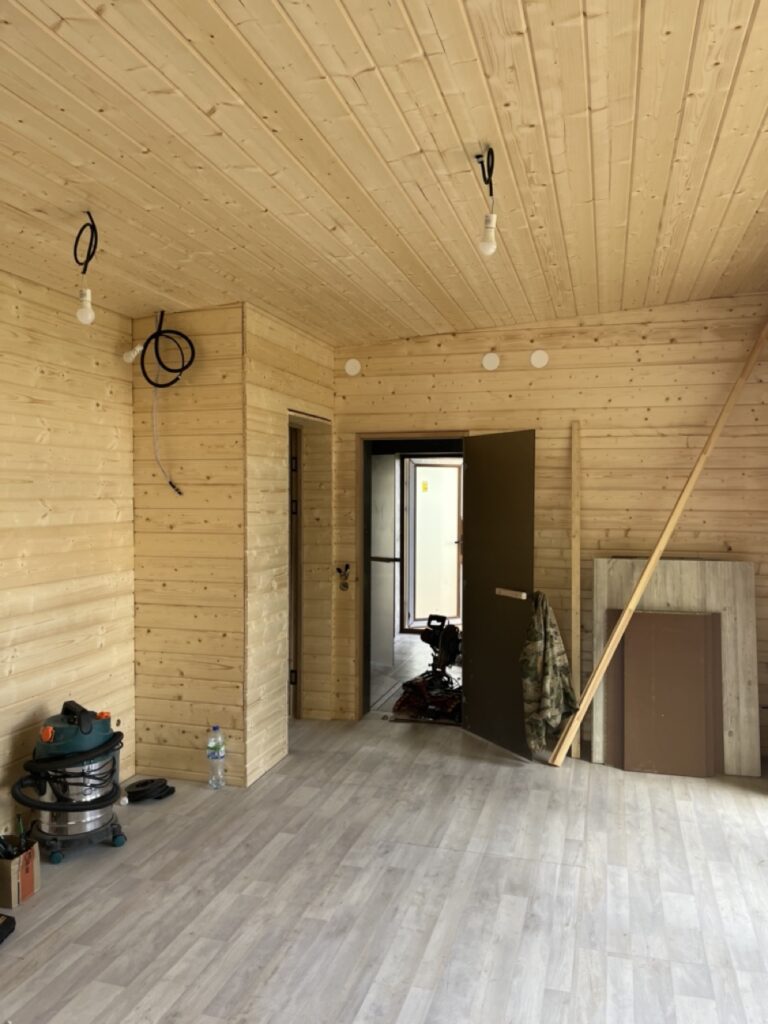

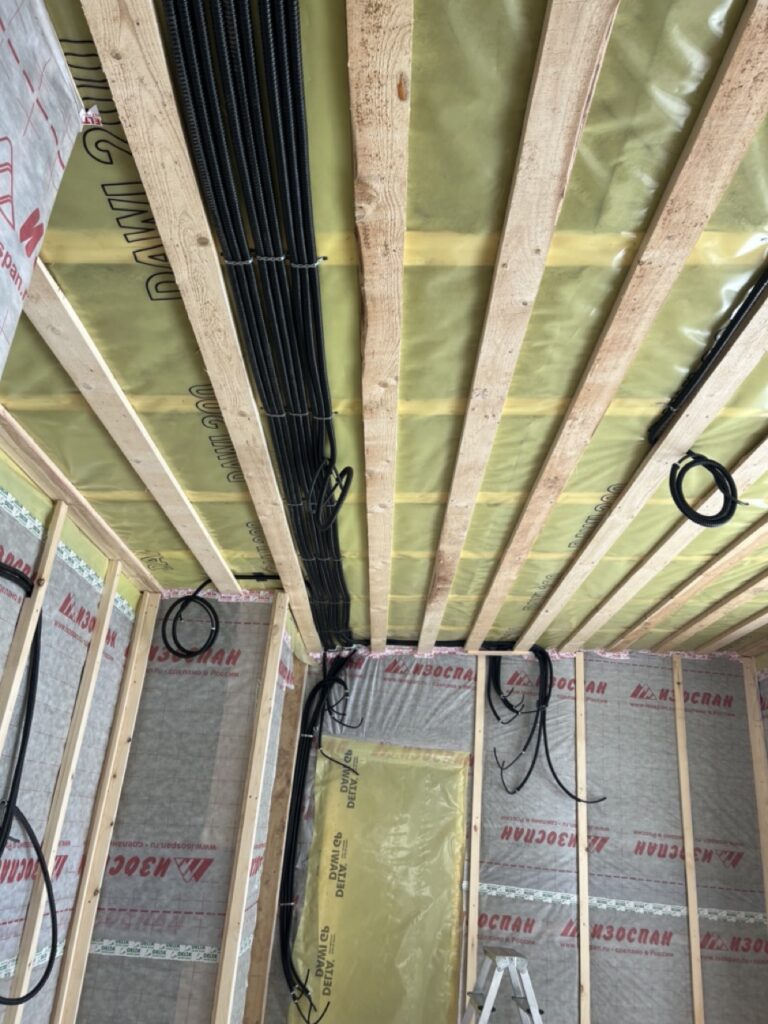

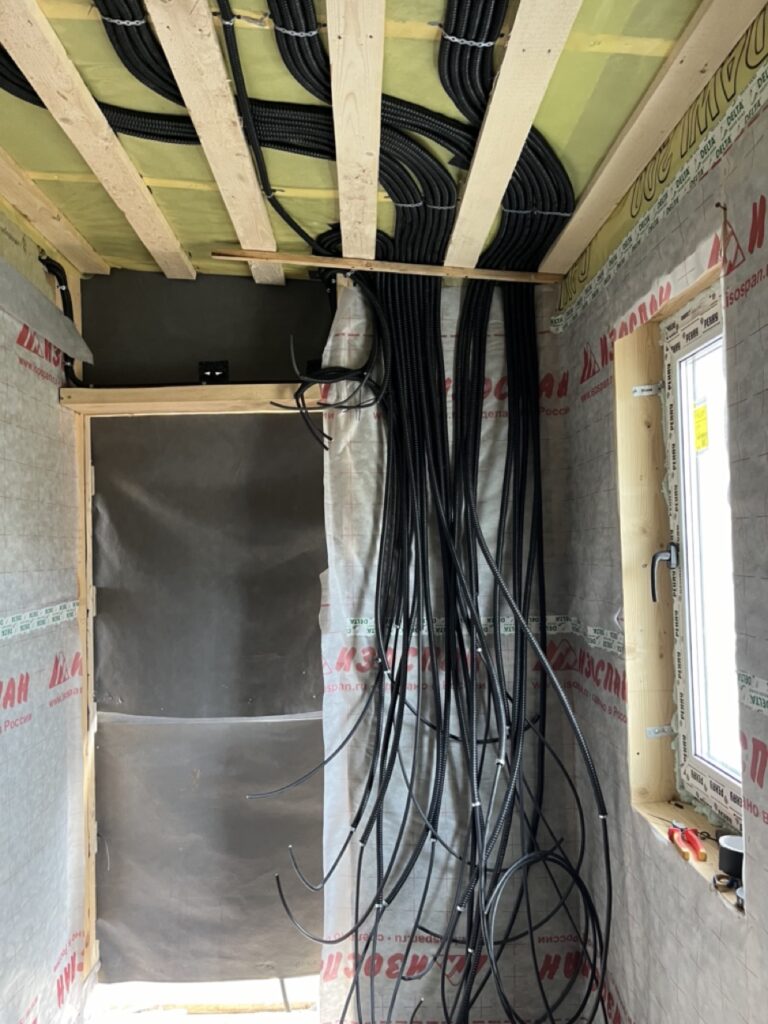

Прокладка кабелей производилась до начала установки вагонки. Проводку заранее поделили на линии с разной мощностью и толщиной жил. Крепление пучков выполнено к потолку, для него использованы отрезки перфорированной полосы, а шурупы завинчены в обрешетку. Для подключения светильников, установки выключателей или розеток сразу сделаны отводы. Дона их выбрана с небольшим запасом, чтобы не создавалось слишком большое натяжение кабеля.

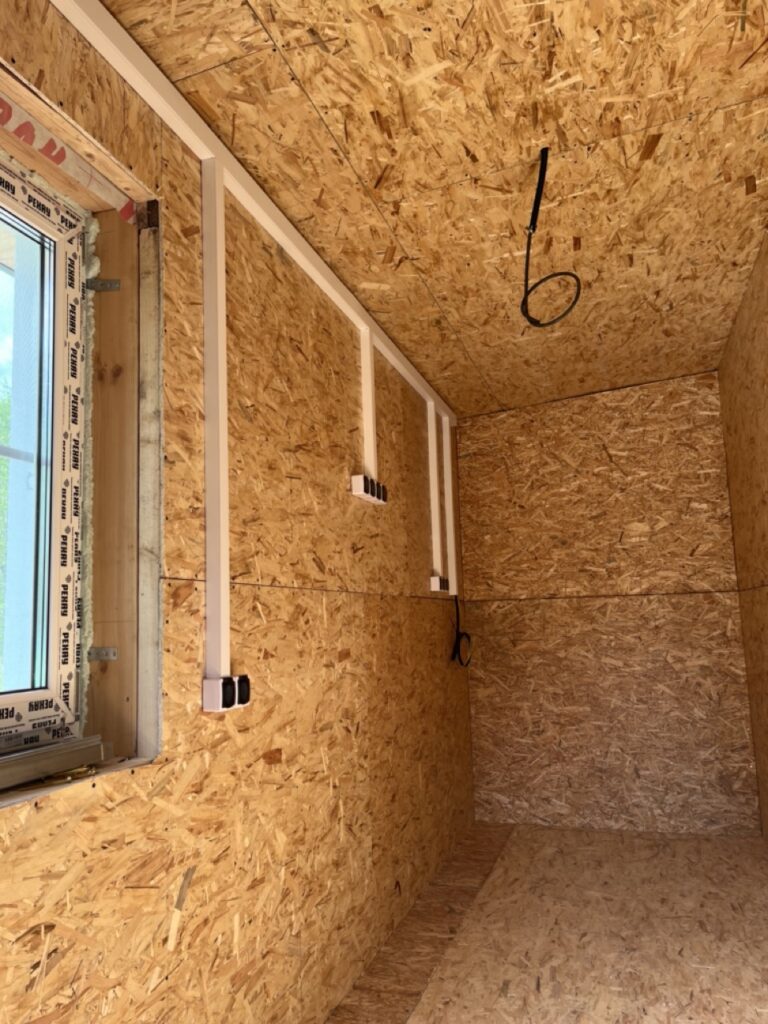

В отличие от других помещений комплекса, щитовая не отделана вагонкой. Поэтому, кабели, выведенные из силового щита, упрятаны в кабель-каналы соответствующего размера. Они проходят под потолком и имеют несколько отводов для розеток и выключателей.
Установка розеток и выключателей

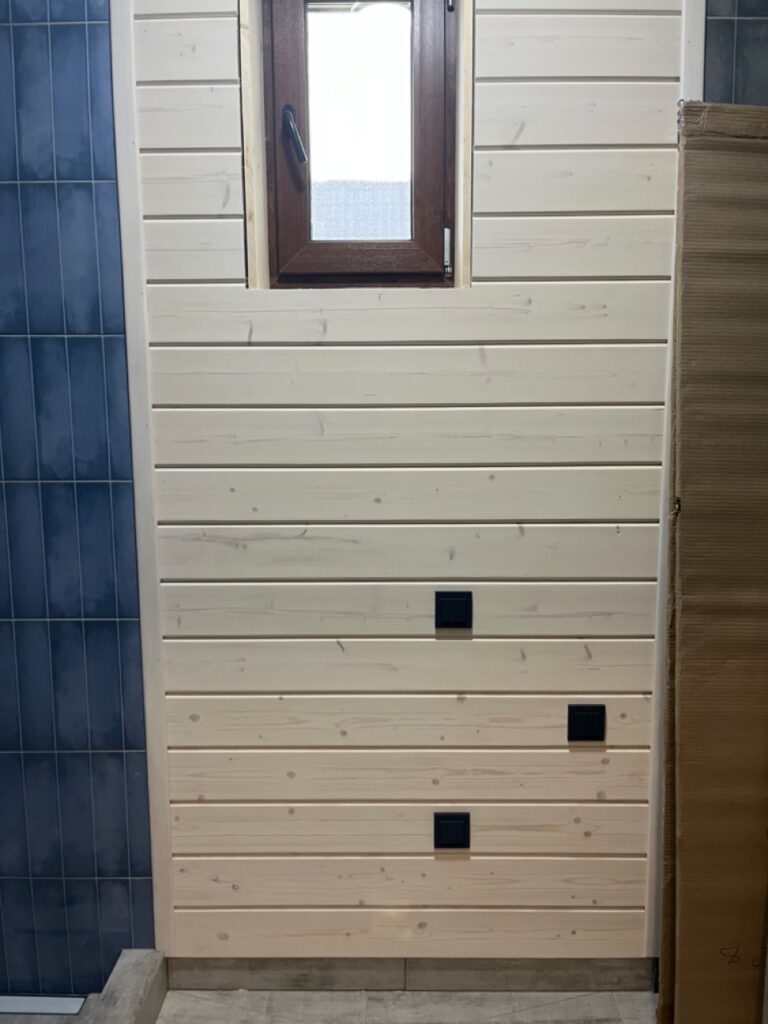

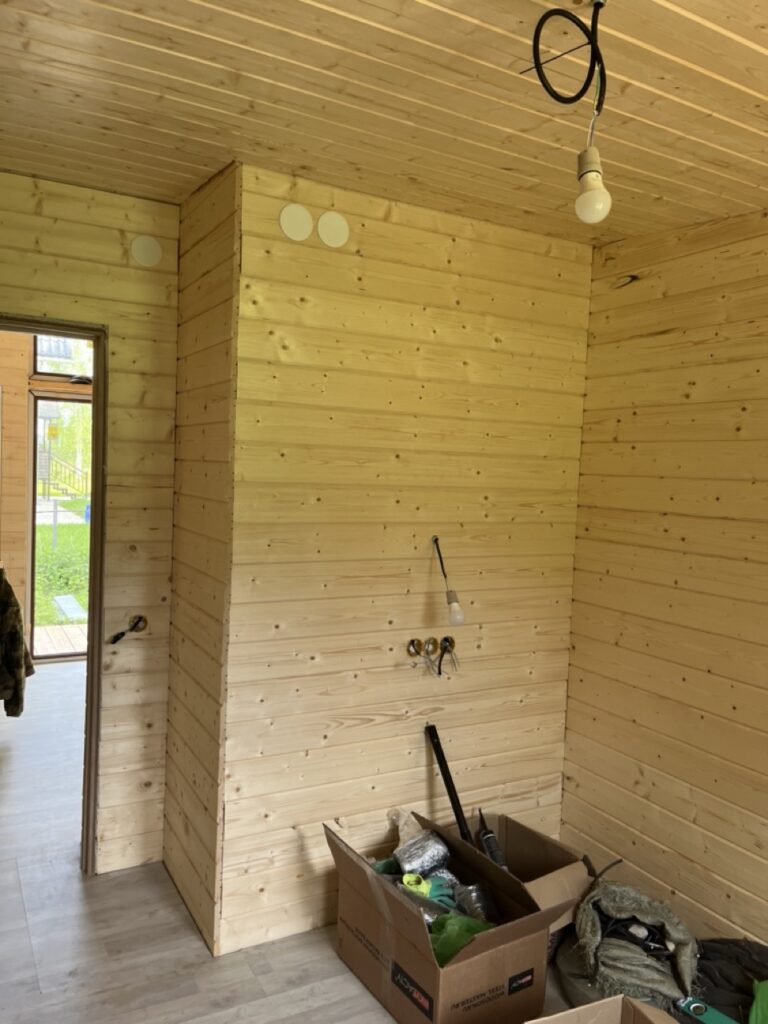

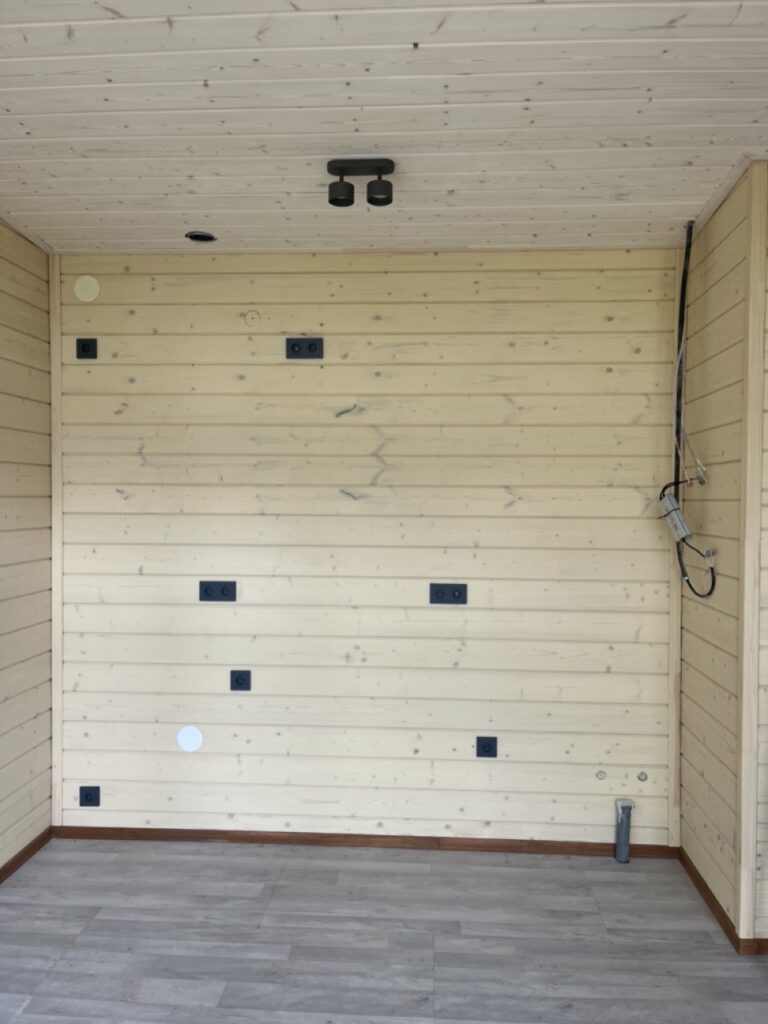

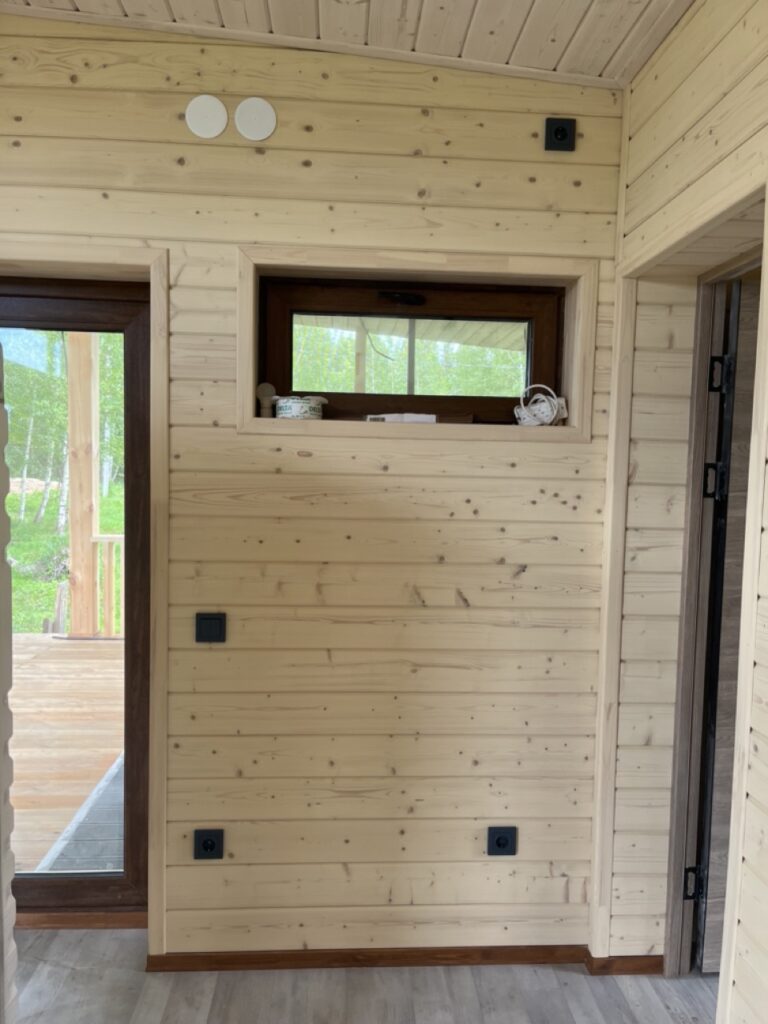

Для установки розеток и выключателей использованы соответствующие установочные коробки. Для установки элементов управления приходилось делать отверстия в вагонке, форма которых повторяет очертания коробок. Это довольно сложная процедура, требующая точности и аккуратности — и выключатели, и розетки должны выглядеть аккуратно, и щели между ними и обшивкой недопустимы.
Во влажных помещениях установлены закрытые розетки, защищенные от попадания внутрь водяного пара. Это обеспечивает безопасность эксплуатации, снижает риск короткого замыкания. Высота установки выбрана с учетом специфики приборов потребления — в некоторых местах розетки размещены гораздо выше, чем обычно. Это не создает проблем в монтаже, главное заранее отметить точки нестандартной установки элементов управления.
Подключение осветительных приборов

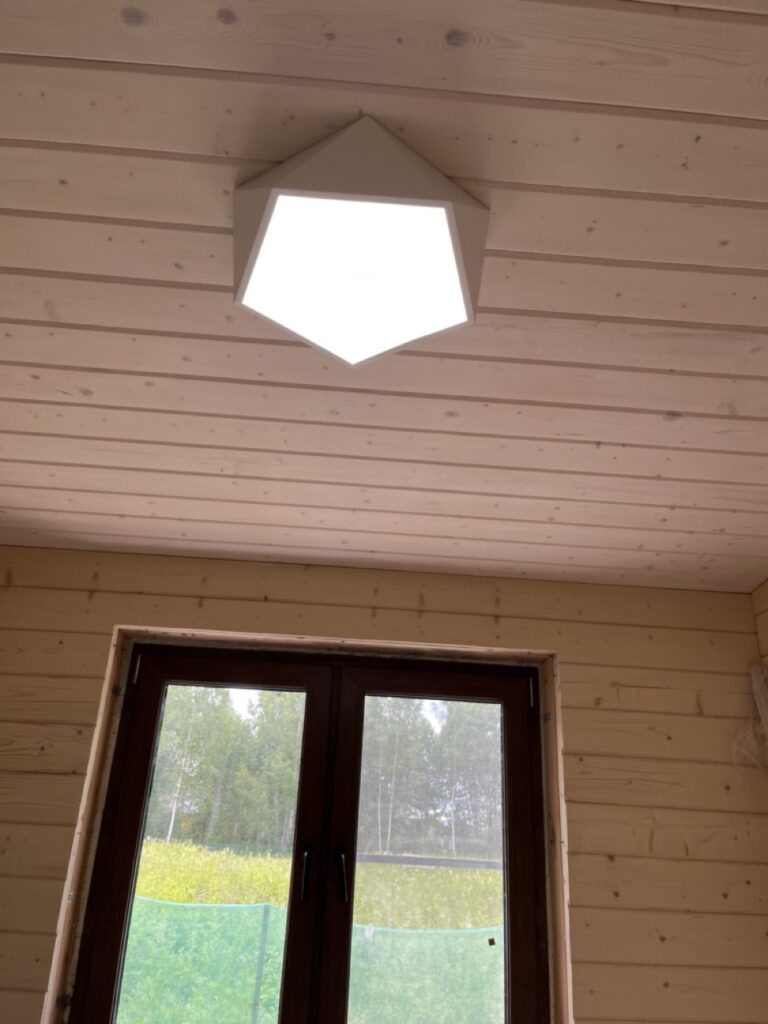

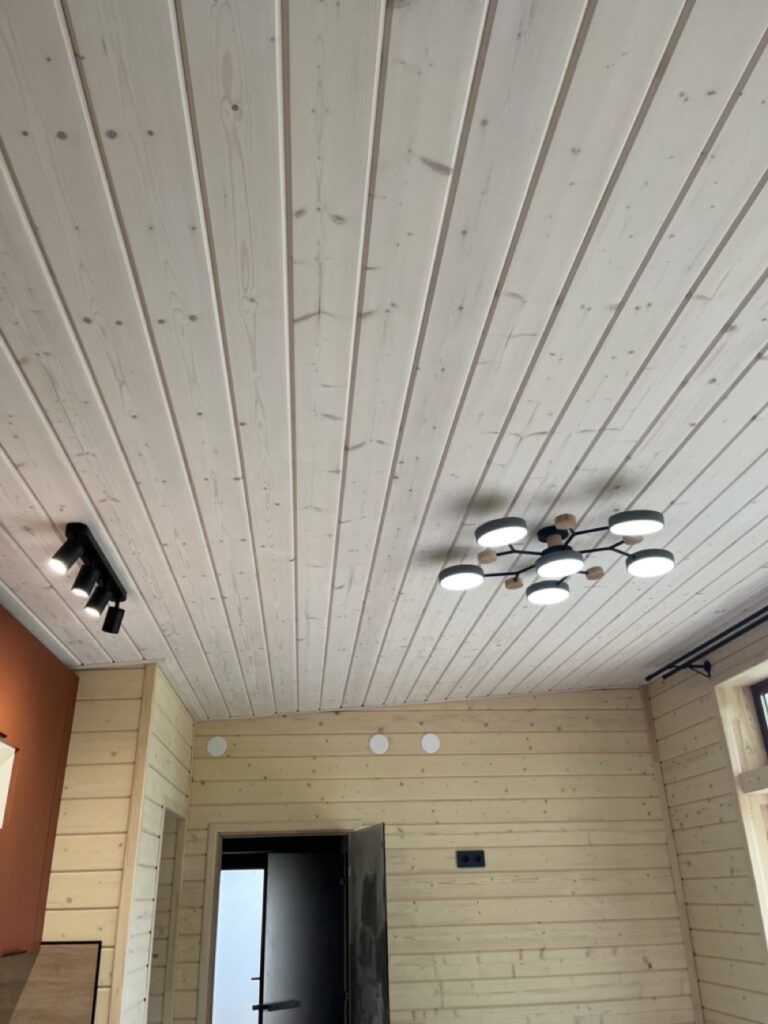

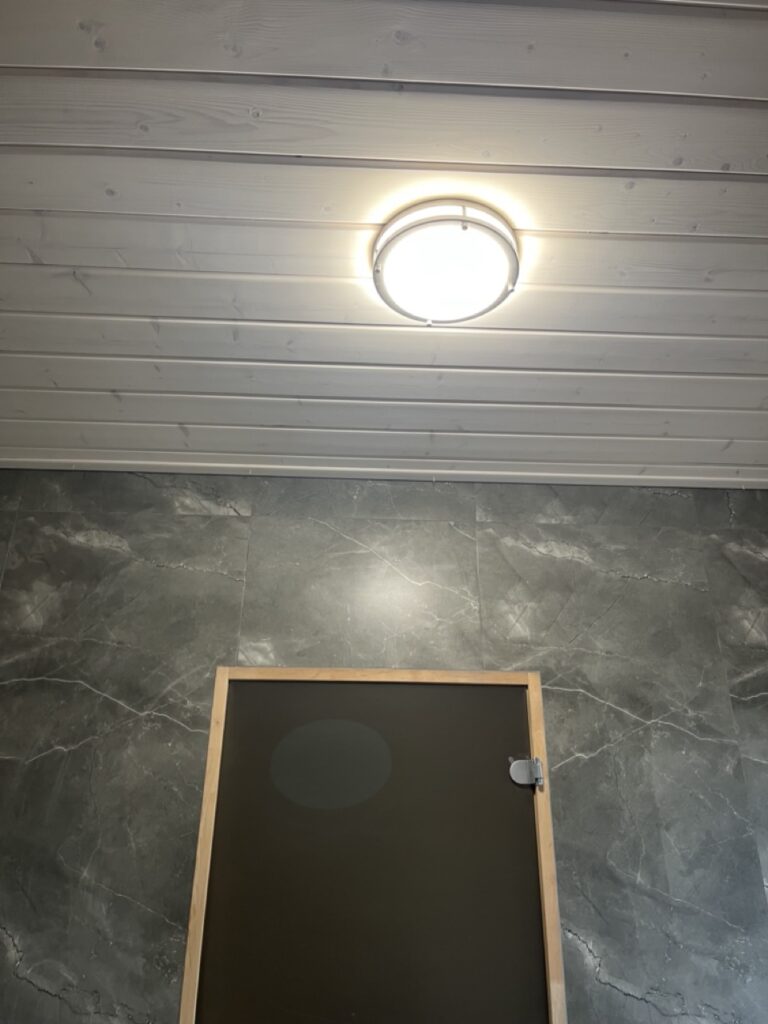

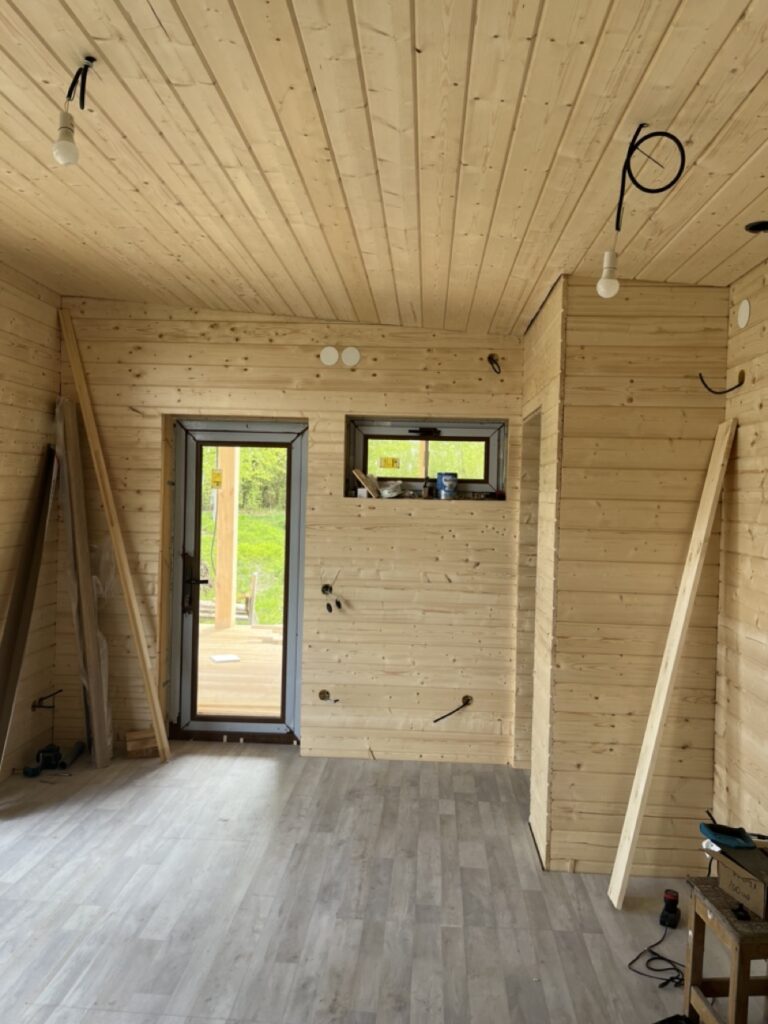

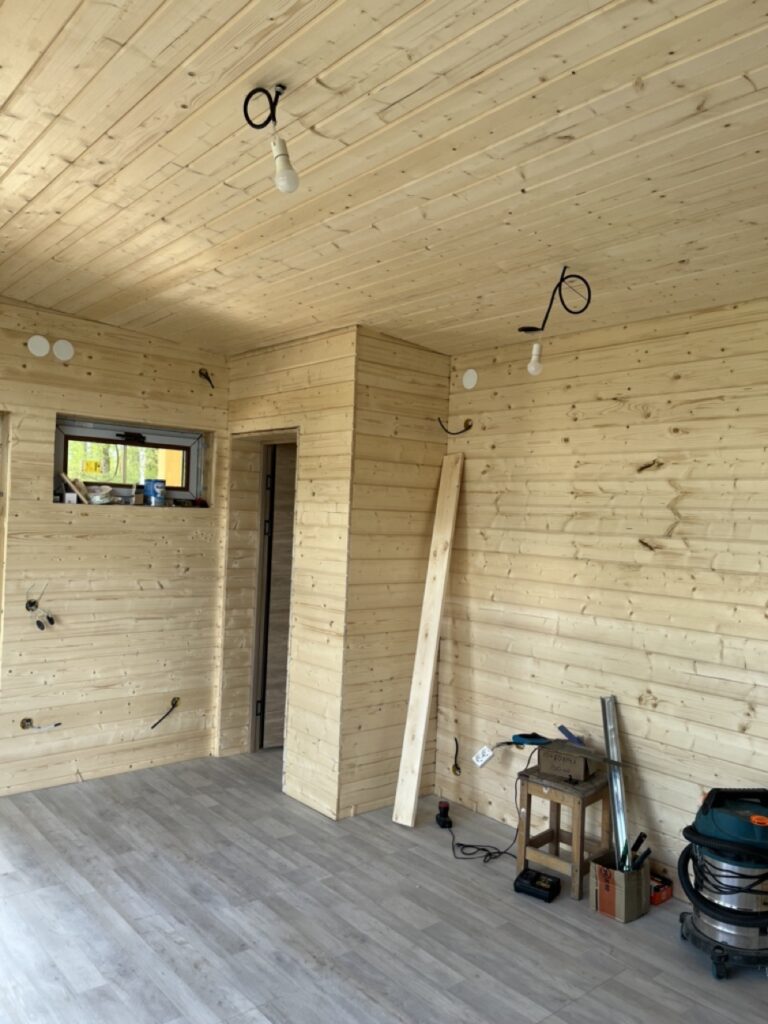

Установка и подключение светильников производятся с учетом их конструкции и специфики использования. В банном комплексе использованы разные типы осветительных приборов — потолочные и настенные, точечные, низковольтные (в мокрых помещениях). Сама процедура установки довольно проста — надо присоединить провод питания и прикрепить корпус светильника к опорной плоскости.

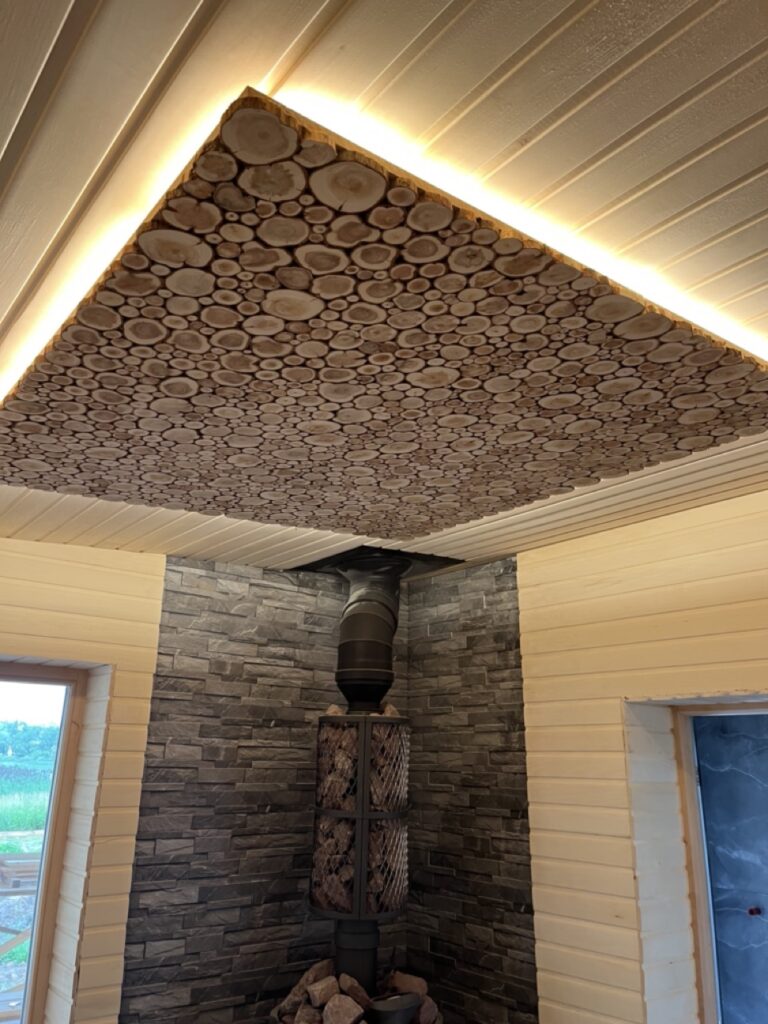

Большинство моделей не нуждается даже в инструкциях производителя, поскольку монтаж их понятен интуитивно. Единственным условием здесь становится правильное подключение проводов — например, выключатель должен размыкать фазу, а не ноль. Кроме этого, важна правильная коммутация проводов внутри корпуса лампы. Низковольтные светильники представлены светодиодной подсветкой в парной. Здесь создаются довольно сложные условия работы, поэтому блок питания обычно устанавливают в смежных помещениях с небольшими перепадами температур.
