Сборка электрического силового щита
Силовой щит — это специализированный узел, предназначенный для организации и распределения линий электропитания всего объекта (или его участка). Он способен выполнять разные задачи, из которых основными являются подача или отключение электроэнергии по отдельным группам или по всему объекту. Наличие щита делает более быстрым и удобным поиск проблем в подаче электропитания. При необходимости можно отключить одну из групп потребителей для проведения ремонтных работ, не обесточивая весь дом (цех, магазин и т. п.). Основной задачей при сборке щита становится строгое соблюдение действующих нормативов (ПУЭ, СНиП и ГОСТ Р 51778-2001). От монтажников требуется точность, аккуратность и внимательность, чтобы не перепутать приборы управления и не ошибиться в разводке кабелей.
Задание
Необходимо выполнить сборку силового щита на объекте, расположенном в г. о. Волоколамск. Щит надо установить в нишу, вырубленную в стене по размеру корпуса с погружением его на всю глубину. Внутри должны быть размещены автоматы на вводе питания, кросс-модуль (обеспечивает безопасное разветвление вводного кабеля на несколько отдельных линий), устройства отключения (сгруппированы по количеству потребителей на отдельных линиях).
Щит должен обеспечить управление питанием всех потребителей, включая бытовую технику, системы освещения и т. д. В процессе сборки надо руководствоваться проектом электроснабжения объекта (основной рабочий документ), а также строго соблюдать нормативные требования для работ подобного типа.
Также особое внимание уделяется безопасности, как пожарной (отсутствие скруток и соблюдение правил монтажа), так и электрической (установка прибора защитного отключения и прочие специальные мероприятия). Согласно проекту, корпус щита расположен в углу (дверца имеет правые шарниры и открывается на смежную стену). Это обеспечивает достаточно свободный и удобный доступ к приборам управления.
Используемые материалы
Для решения поставленных задач были использованы:
- ЩРв-52м — стандартный щит на 52 модуля в металлическом корпусе с дверцей и замками
- УЗО (устройство защитного отключения на случай возникновения аварийных ситуаций, КЗ и т. д.)
- автоматические выключатели, объединенные в группы по числу потребителей (бытовая техника или осветительные приборы)
Помимо перечисленного, использованы соответствующие инструменты и материалы. В первую очередь потребовался комплект приспособлений для изготовления ниши под щит. Поскольку стена построена из мягкого ячеистого бетона, специализированного оборудования не потребовалось. Такой материал достаточно легко режется болгаркой или даже обычной ручной пилой.
Кроме этого, понадобились специальные пластиковые хомуты и клипсы для объединения кабелей в жгуты по группам. Конструкция щита предусматривает возможность их крепления к перфорированным уголкам, что позволяет получить компактный и аккуратный монтаж. Также использованы стандартные анкера для ячеистого бетона. Для выполнения задания потребовалось 3 дня.
Ход работ
Сборка силового щита проводилась в определенной последовательности. Каждый этап выполняется в свою очередь, последовательность определяется самой логикой монтажных работ:
- подготовка (изготовление ниши под корпус шкафа)
- установка щита в нишу и заведение кабелей в корпус
- установка приборов, подключение кабелей
Каждый этап представляет собой вполне самостоятельную процедуру, особенно подготовительная стадия. Однако они связаны между собой общей задачей, и работать приходится с учетом специфики последующих действий.
Изготовление ниши
На стене производится разметка ниши. Для этого измеряется высота и ширина щита, дается необходимый припуск (порядка 1-1,5 см) для свободного размещения корпуса в гнезде. После этого на поверхности чертят контуры ниши и приступают к вырубке углубления. Рекомендуемая высота — 1,5 м над уровнем пола.
В первую очередь гнездо надо оконтурить, чтобы его края были максимально ровными. Для этого делается аккуратный рез по периметру, точно по разметке. После этого начинают вынимать массив бетона внутри контура, делая резы под углом к границам ниши. Подобным образом вынимают весь бетон из гнезда на нужную глубину. Действовать надо аккуратно, стараясь не слишком пылить (работать приходится в средствах индивидуальной защиты — очках и респираторе).
После изготовления ниши сразу же приступают к проходке штробы под кабели. Просто ввести их в шкаф невозможно, так как его корпус на всю глубину утоплен в стену. Методика не меняется, разница лишь в конфигурации кабельной трассы и ее глубине. Длина и направление штробы определяется проектом электроснабжения, от монтажников требуется лишь точность его воплощения и аккуратность в работе.
Монтаж шкафа
Установка корпуса в нишу проводится в следующей последовательности:
- шкаф вставляют в нишу, выравнивают по осям, выдерживая примерно равное расстояние между его внешними стенками и краями ниши
- внутри шкафа есть отверстия для крепежных элементов. Сквозь них отмечают точки установки анкеров
- шкаф вынимают из ниши и с помощью перфоратора (или электродрели) делают гнезда, в которые вставляют анкера
- снова устанавливают шкаф и анкерами фиксируют его в нише
В некоторых случаях шкаф дополнительно закрепляют с помощью монтажной пены или цементного раствора, которым заполняют зазор между стенками корпуса и ниши. Однако эта процедура имеет, скорее, декоративное значение, поскольку анкера удерживают щит вполне надежно. Кроме того, следует предусматривать возможность последующего демонтажа для ремонта или замены на другую модель. Заделка краев может заметно усложнить извлечение корпуса и повысить трудоемкость ремонтных работ. В любом случае, края можно оформить и после завершения установки щита — они открыты, а внутреннее содержимое корпуса проблем для финишной отделки не создаст.
Установка и подключение приборов управления

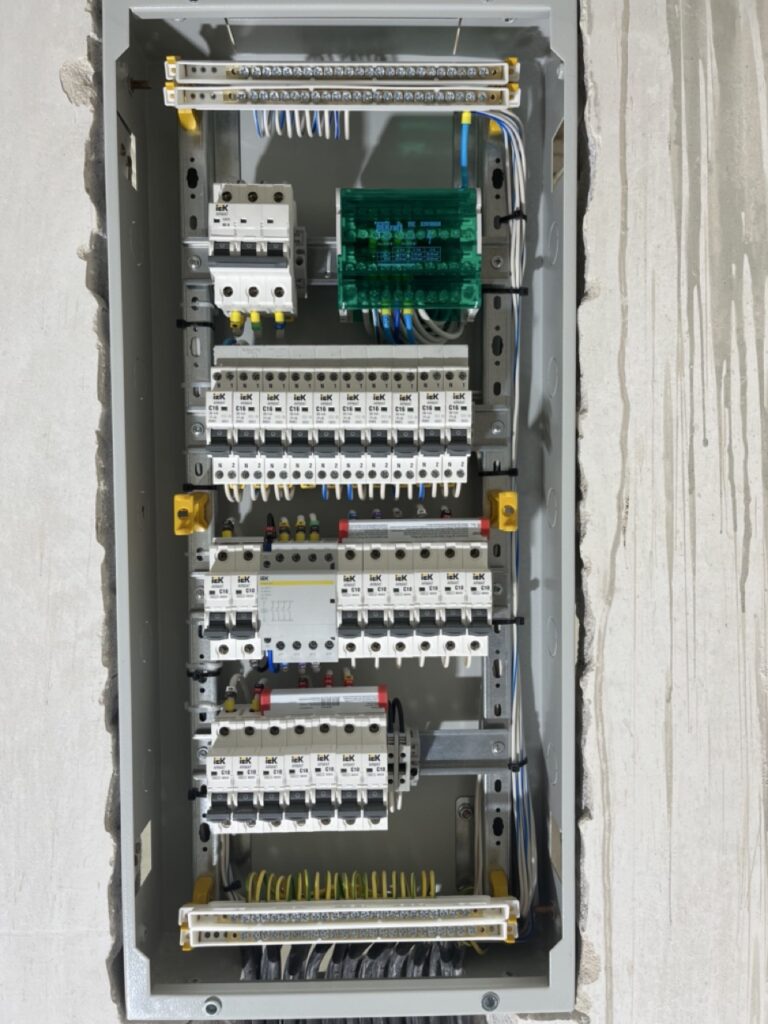

Завершающая стадия установки силового щита — это электромонтажные работы. В корпус снизу заводят кабели. На заранее установленные DIN-рейки устанавливают автоматы, УЗО, кросс-модуль и другие устройства. Монтаж достаточно прост — в задней части каждого элемента есть специальный вырез по форме DIN-рейки. Для того, чтобы установить автомат или другой прибор, надо в нижней части выдернуть специальный язычок, разместить устройство на рейке и обратно задвинуть язычок внутрь. Автомат будет прочно зафиксирован.
Для каждого прибора надо заранее определить место в корпусе. На автоматах имеются надписи, что позволяет располагать их правильно, не переворачивая. Начинать установку лучше сверху, чтобы сразу же подключать кабели. Это позволит исключить ошибки — по мере установки автоматов или других устройств количество проводов будет уменьшаться. Провода сразу закрепляют стяжками на боковых стойках корпуса, объединяя их в группы.
Основная задача — точность подключения. Здесь необходимо концентрированное внимание и аккуратность. После того, как все кабели будут подключены, подключают нулевую и заземляющую шины (соответственно N и PE). После этого подают электропитание и проверяют правильность подключения. Обнаруженные ошибки сразу же исправляют, после чего устанавливают остальные части щита (панель и дверцу). На этом монтаж можно считать завершенным.
