Коротко: три задачи — три устройства
Эти приборы часто продают вперемешку, как «защиту от скачков», хотя они защищают от разного. Ни один не заменяет другой.
| Устройство | От чего защищает | Что делает |
|---|---|---|
| Реле напряжения | Длительное отклонение напряжения: обрыв нуля, перекос фаз | Отключает дом и включает обратно, когда норма восстановилась |
| Стабилизатор | Постоянно заниженное или завышенное напряжение | Выравнивает напряжение до нормального |
| УЗИП | Импульс от грозы или коммутации, микросекунды | Отводит импульс в землю |
Дальше — что скрывается за каждой строкой и как понять, что нужно именно вам.
Реле напряжения
Самое простое и самое недооценённое устройство. Компактный прибор на один-два модуля, который ставится в щит и постоянно измеряет напряжение.
Как работает
Вы задаёте границы — обычно нижний порог около 190–200 В и верхний около 240–250 В. Как только напряжение вышло за них, реле размыкает цепь. Когда вернулось в норму — включает обратно с задержкой в несколько минут, чтобы не «дёргать» технику при нестабильной сети.
Когда нужно
- всегда при воздушном вводе в частном доме;
- если в округе бывают обрывы нуля или перекосы фаз;
- если напряжение «гуляет» — то 200, то 240;
- особенно если дом периодически стоит пустым.
Честные ограничения
Реле не повышает и не выравнивает напряжение. Если у вас хронические 180 вольт, оно будет просто держать дом обесточенным — формально защищая технику, но лишая вас электричества. Для этой задачи нужен стабилизатор.
Второй момент: реле реагирует не мгновенно, а за доли секунды. Для длительных отклонений этого достаточно, для грозового импульса в микросекунды — нет. Отсюда и необходимость УЗИП отдельно.
Стабилизатор напряжения
Устройство, которое действительно выравнивает напряжение, выдавая на выходе близкое к 220 В при «плавающем» входе.
Основные типы
| Тип | Плюсы | Минусы |
|---|---|---|
| Релейный | Дешёвый, быстрый, простой | Регулирует ступенями — при переключении заметен скачок яркости света; ресурс реле ограничен |
| Электромеханический (сервоприводный) | Плавная регулировка, высокая точность | Медленный, есть механически изнашиваемые части, шумит |
| Тиристорный (симисторный) | Быстрый, бесшумный, без движущихся частей | Дороже, тоже ступенчатый, но ступени мельче |
| Инверторный | Максимальная точность, широчайший входной диапазон | Самый дорогой |
Три вещи, которые нужно проверить перед покупкой
- Входной диапазон. Главный параметр. Модель, рассчитанная на вход от 190 В, при реальных 170 В просто отключится. Для сильных просадок нужны стабилизаторы с широким диапазоном, и стоят они заметно дороже;
- Мощность с запасом. Считается по суммарной нагрузке, которую он будет питать, плюс 20–30%. Стабилизатор, работающий на пределе, греется и быстро выходит из строя;
- Что именно он будет питать. Стабилизатор на весь дом — дорогое решение. Часто разумнее поставить его только на критичные потребители: котёл, насос, холодильник.
Побочный эффект, о котором не говорят продавцы
Стабилизатор, поднимая напряжение, увеличивает потребляемый от сети ток. А рост тока в общей линии — это рост потерь на ней. То есть стабилизатор у одного дома немного ухудшает ситуацию у соседей. Когда так делает вся улица, эффект становится заметным, и деревня попадает в замкнутый круг.
Это не повод отказываться от стабилизатора, но хороший повод параллельно решать вопрос коллективно — см. почему в конце деревни напряжение ниже.
УЗИП: устройство защиты от импульсных перенапряжений
Защищает от кратковременных выбросов огромной амплитуды — прежде всего от грозовых наводок. Импульс длится микросекунды, но этого хватает, чтобы пробить изоляцию и выжечь электронику.
Три класса и что они значат
| Класс | Назначение | Где ставится |
|---|---|---|
| Тип 1 (B) | Прямой удар молнии в молниезащиту или в линию | Вводной щит зданий с молниезащитой |
| Тип 2 (C) | Наведённые перенапряжения, коммутационные импульсы | Основной, в распределительный щит |
| Тип 3 (D) | Остаточные импульсы, тонкая защита | У чувствительной техники; часто встроен в сетевые фильтры |
Практические рекомендации по типу ввода:
- воздушный ввод — комбинированный тип 1+2 на вводе. Это основной случай для частного сектора;
- подземный ввод — обычно достаточно типа 2 в главном щите: риск прямой наводки заметно ниже;
- дорогая электроника — тип 3 дополнительно, ближе к потребителю.
Главное условие: без заземления УЗИП бесполезен
Момент, который почти нигде не подчёркивают, а он решающий. УЗИП работает по простому принципу: перехватывает импульс и отводит его в землю. Если земли нет — отводить некуда, и устройство не выполняет свою функцию.
Поэтому в старом доме с двухпроводной схемой без заземления покупка УЗИП — выброшенные деньги. Сначала нужен нормальный контур заземления, и только потом имеет смысл ставить УЗИП. Очаговое заземление есть в нашем прайсе отдельной позицией, а закладывается оно обычно вместе с монтажом вводного кабеля.
Ещё два практических требования
- Короткий шлейф подключения. Провода от УЗИП до вводного автомата и до шины заземления должны быть максимально короткими — суммарно в пределах полуметра. Каждый лишний метр добавляет индуктивность, импульс «не успевает» отвестись и проскакивает дальше в сеть. На длинных шлейфах устройство теряет значительную часть эффективности;
- УЗИП — расходник. Он принимает удар на себя и постепенно вырабатывает ресурс. На корпусе есть смотровое окошко с индикатором: зелёный — рабочий, красный — модуль отработал и требует замены. Сработавший и не заменённый УЗИП в следующий раз не защитит. Проверять индикатор стоит после каждого грозового сезона.
Что нужно именно вам: по ситуациям
Частный дом, воздушный ввод, напряжение в норме
Реле напряжения + УЗИП тип 1+2 (при наличии заземления). Стабилизатор не нужен: выравнивать нечего.
Частный дом, воздушный ввод, напряжение хронически низкое
Реле + стабилизатор + УЗИП. Полный комплект. Реле как базовая защита от скачков вверх, стабилизатор — чтобы техника работала, УЗИП — от грозы. Если бюджет не позволяет всё сразу, порядок приоритетов ниже.
Дача, сезонное проживание, дом часто стоит пустым
Реле напряжения обязательно. Именно пустые дома получают максимальный удар при обрыве нуля — там минимальная нагрузка, и весь скачок приходится на неё. Причём узнаете вы об этом только по приезде.
Дом с подземным вводом, напряжение стабильное
Реле напряжения, УЗИП типа 2 по желанию. Риск прямой грозовой наводки при кабельном вводе заметно ниже, стабилизатор не нужен.
Квартира в райцентре
Как правило, достаточно реле напряжения, а часто и оно избыточно: в многоквартирных домах сети обычно стабильнее. Стабилизатор и УЗИП в квартире — чаще всего лишняя трата.
Если бюджет ограничен: порядок приоритетов
- Заземление — если его нет. Без него не работает УЗИП и не защищает УЗО. Это фундамент, а не «дополнительная опция»;
- Реле напряжения — самое дешёвое устройство с самым большим предотвращённым ущербом. Защищает от сценария, который выжигает всю технику разом;
- УЗИП — при воздушном вводе. При кабельном можно отложить;
- Стабилизатор — только если напряжение действительно постоянно занижено. Начать можно с одного прибора на критичные потребители, а не на весь дом.
Чего покупать не нужно
- Стабилизатор при нормальном напряжении. Если у вас стабильные 215–230 В, выравнивать нечего. Устройство будет только потреблять энергию на собственные нужды;
- УЗИП без заземления. Не работает. Сначала контур, потом устройство;
- Повышающий трансформатор. Опасное решение: коэффициент у него постоянный, и когда сеть придёт в норму, на выходе окажется около 290 вольт — сгорит всё;
- Три устройства «на всякий случай» в квартире с нормальной сетью. Деньги лучше потратить на приведение в порядок самой проводки;
- Сетевые фильтры-удлинители вместо защиты в щите. Они содержат простейшую защиту класса 3 и от серьёзного импульса, а тем более от обрыва нуля, не спасают.

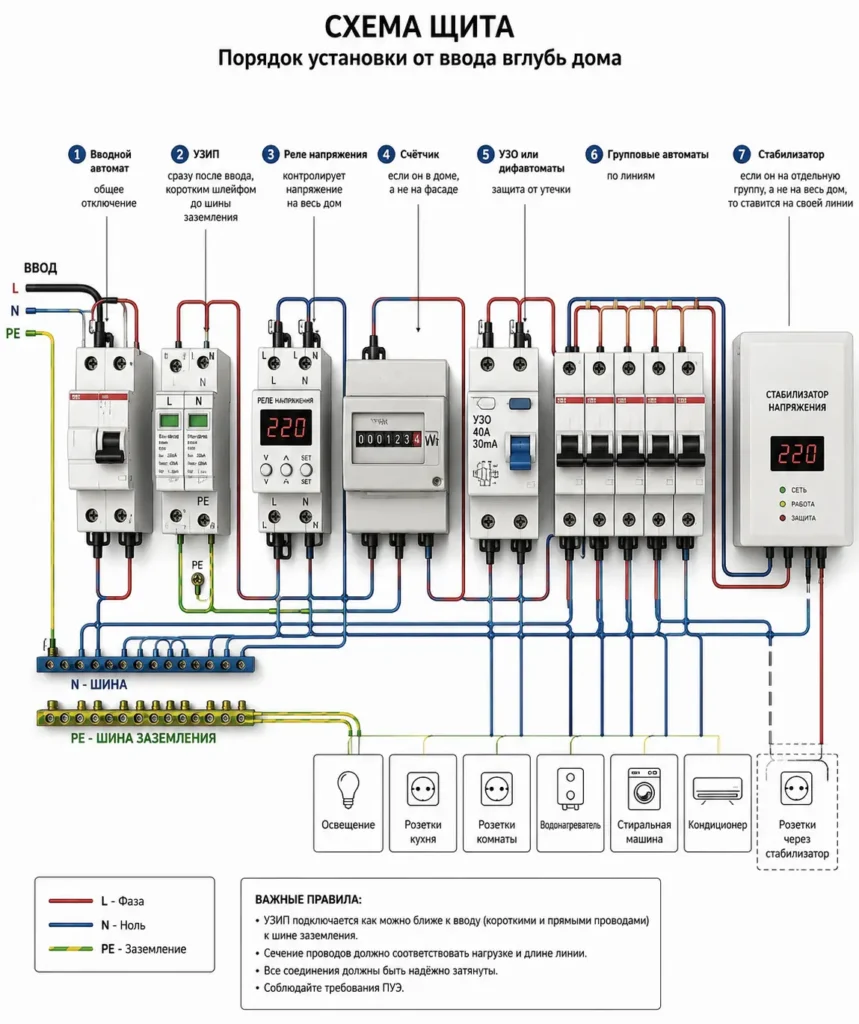

Как это выглядит в щите вместе
Порядок установки от ввода вглубь дома:
- Вводной автомат — общее отключение;
- УЗИП — сразу после ввода, коротким шлейфом до шины заземления;
- Реле напряжения — контролирует напряжение на весь дом;
- Счётчик (если он в доме, а не на фасаде);
- УЗО или дифавтоматы — защита от утечки;
- Групповые автоматы — по линиям;
- Стабилизатор — если он на отдельную группу, а не на весь дом, то ставится на своей линии.
Точная схема зависит от конфигурации ввода, системы заземления и того, что именно нужно защищать. Собирается это при сборке электрощита — там же считается необходимое число модулей.
